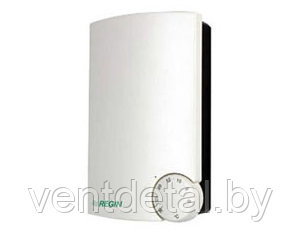

Регулятор электрического нагревателя Pulser

Симисторные регуляторы температуры Pulser предназначены для поддержания заданной температуры с помощью изменения мощности однофазных и двухфазных электрических нагревателей. Регулирование происходит за счёт изменения времени включения и выключения полной мощности нагревателя (пропорциональное регулирование по времени). Время цикла составляет приблизительно 60 секунд. Коммутация нагрузки осуществляется полупроводниковым прибором (симистором) в тот момент, когда ток и напряжение на нагревателе равны нулю. Это исключает возникновение электромагнитных помех и повышает надёжность регуляторов за счёт отсутствия механических элементов, подверженных износу. Регуляторы Pulser и Pulser-M оснащены встроенным термодатчиком и имеют контакты для подключения одного внеш-него датчика температуры (двух у Pulser-M).
   Регуляторы автоматически изменяют закон управления в соответствии с динамикой объекта управления. Для быстро изменяющейся температуры, например, при регулировании температуры приточного воздуха Pulser работает в режиме пропорционально-интегрального регулирования с фиксированной зоной пропорциональности 20 К и временем интегрирования равным 6 мин. Для медленно изменяющейся температуры, например, при регулировании температуры в помещении Pulser работает в режиме пропорционального регулирования с фиксированной зоной пропорциональности 2 К. В регуляторах (кроме Pulser-220X010 и Pulser-380X010) предусмотрена перенастройка на пониженную температуру в ночной период в диапазоне ∆Т = 0–10 К с помощью внешнего переключателя, например, таймера.

Технические характеристики   Модель Pulser Напряжение  В/Гц 230/50, 1 фаза 400/50, 2 фазы Макс. мощность управления  кВт 3,6 6,4 Выделяемая тепловая мощность  Вт 20 Макс./мин. ток нагрузки  А 16/1 Степень защиты   IP 20 Диапазон регулирования температуры °С 0–30 Понижение температуры  K 0–10 Размеры, ВхШхГ  мм 153 х 93 х 43* Вес  кг 0,3   * Размеры Pulser/D 88х115х59 мм. .

Схемы подключения
